こちらは、お客さまの製品である現物から現合して製作した作業治具を紹介しています。

すべてハンドメイドによる製作となっております。

	治具写真	内容

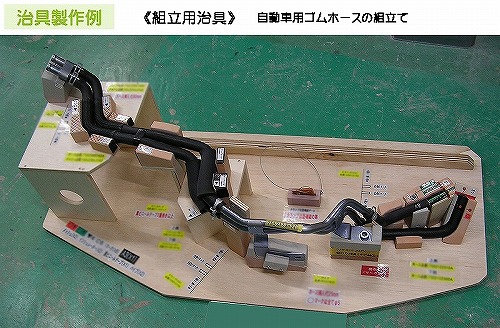

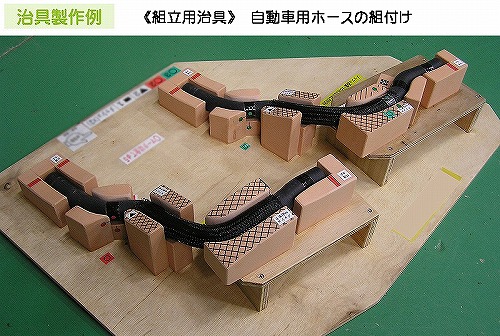

組立用治具		自動車用のゴムホースへの別部品の挿入、合マークのマーキング、ホース同士の接続を行うための治具となります。 製品図面を基に、べニア板ベースにホースの位置決め・ホールドするための部材を手作りしていきます。

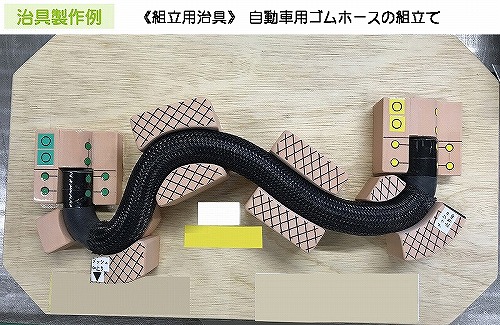

組立用治具		自動車用のゴムホースへの別部品の挿入、合マークのマーキング、ホース同士の接続を行うための治具となります。 べニア板ベースにホースを位置決め・ホールドするための部材を手作りしていきます。

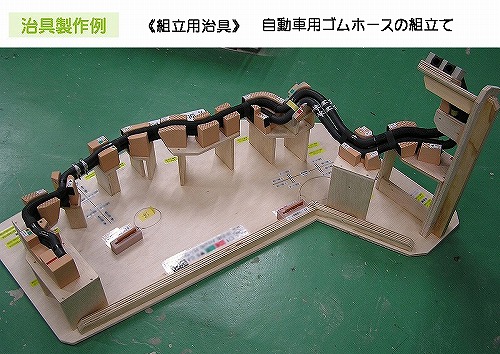

組立用治具		自動車用のゴムホースへの別部品の挿入、合マークのマーキング、ホース同士の接続を行うための治具となります。 べニア板ベースにホースを位置決め・ホールドするための部材を手作りしていきます。
組立用治具		自動車用のゴムホースへの別部品の挿入、合マークのマーキングを行うための治具となります。 べニア板ベースにホースを位置決め・ホールドするための部材を手作りしていきます。

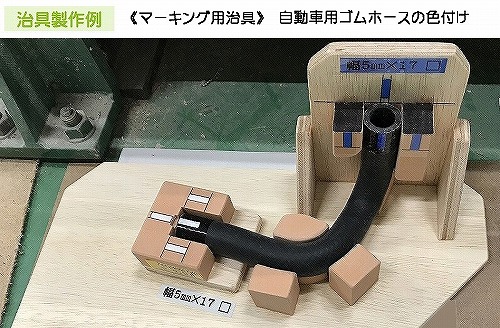

マ｜キング用治具		自動車用のゴムホースへの別部品の挿入、合マークのマーキングを行うための治具となります。 べニア板ベースにホースを位置決め・ホールドするための部材を手作りしていきます。

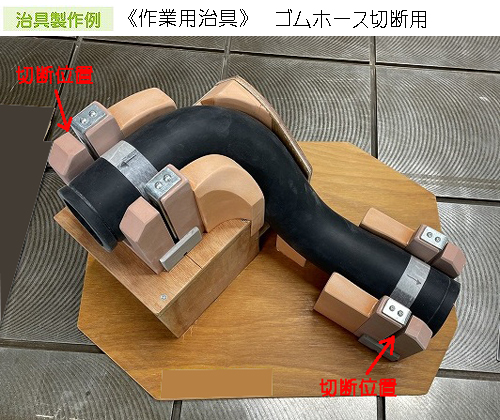

作業用治具		自動車用ゴムホースを規定サイズに切断する作業治具です。 刃物を切断位置に合わせ、切断していきます。

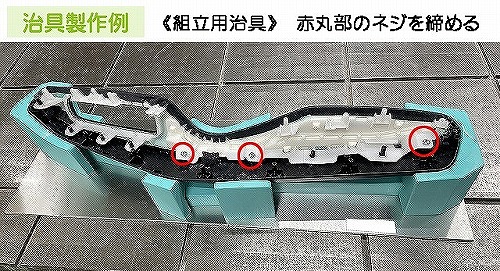

組立用治具		製品同士を固定するネジを取り付ける治具となります。 製品の形状をコピーし、ネジが垂直方向を向くように配設していきます。

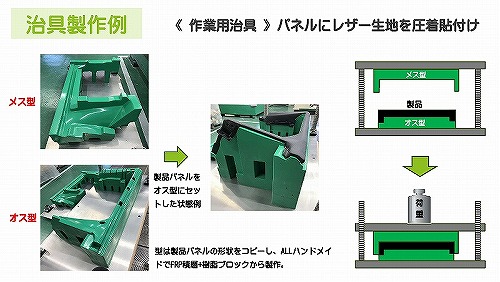

作業用治具		製品パネルにレザー布地が確実に接着されるよう、圧着させる治具となります。 製品パネルの表裏それぞれを生樹脂の流し込みにより形状をコピーし、型を形成しています。

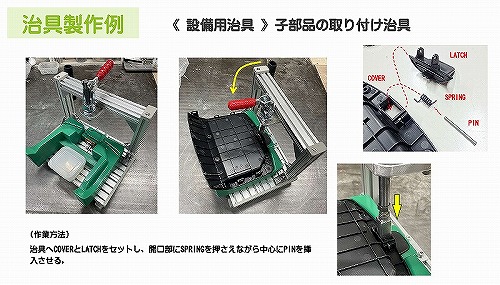

作業用治具		製品パネルへの子部品取り付け作業をアシストするための治具となります。 製品パネルを確実に固定するため、形状を樹脂等でコピーしてホールド感を持たせています。
